Zynshield Desktop Firewall Intel J6412 Pfsense Ubuntu Linux 4 Intel i226-V 2.5GB

Evidenziatore Prodotti

• Networking:

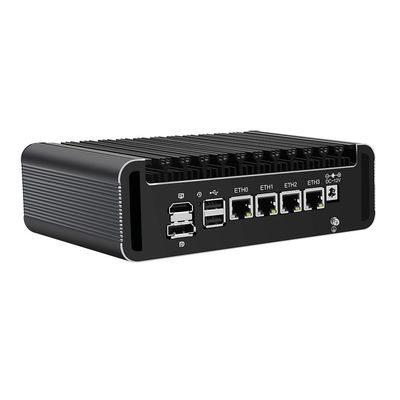

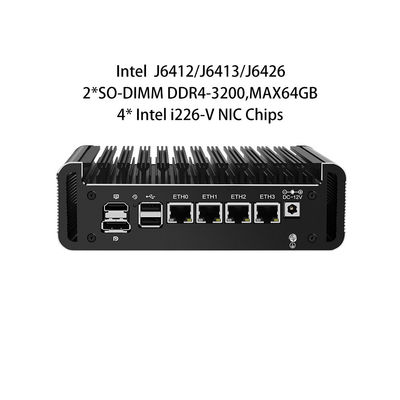

  4× porte Ethernet Intel i226-V 2.5GbE (connettori a marchio UDE per una maggiore stabilità)

• Memoria:
  2× slot SO-DIMM che supportano DDR4 3200MHz (compatibile con 2400/2666MHz), max 64GB

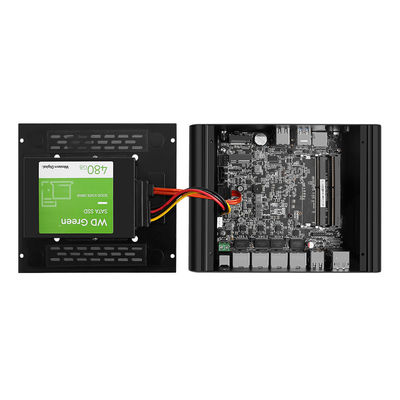

• Archiviazione:
  • 1× slot M.2 NVMe (segnale PCIe 3.0 ×2), compatibile con SSD 2280
  • 2× porte SATA 3.0 con alimentazione a 4 pin (supporta unità da 2,5"/3,5")

• Espansione:
  • 1× slot M.2 Key A/E per moduli WiFi 6/Bluetooth
  • Nota: lo slot M.2 WiFi può essere riutilizzato tramite adattatore per SSD NVMe extra (converte le corsie PCIe originali in ×1)

• Display:
  HDMI 1.4 + DP 1.2a + Type-C (display/dati), supporta l'uscita a triplo monitor

• Varie:

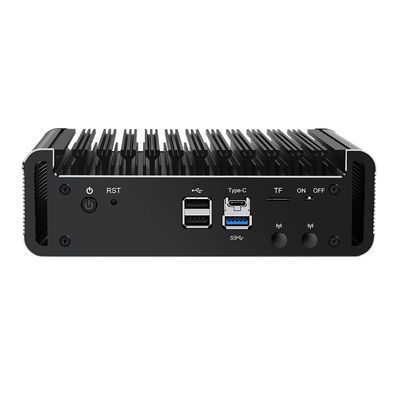

  • 1× slot MicroSD (TF) per l'archiviazione/avvio del sistema operativo

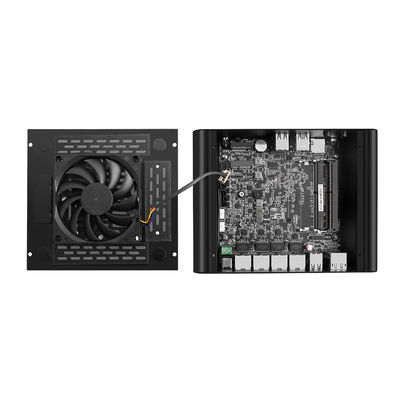

  • Connettore ventola PWM a 4 pin 12V integrato (a temperatura controllata)
  • Pin header TPM riservati

• Raffreddamento:
  Piastra di base a doppia fila con filtro antipolvere + supporta ventola di raffreddamento 8010

Scheda tecnica dei prodotti

Confronto CPU

Design dei prodotti

Sistemi consigliati e Ambiente di lavoro

I. Sistemi consigliati e casi d'uso

II. Ottimizzazione hardware

1. Selezione CPU:

   • J6413: Raccomandazione principale. Il turbo a 3.0 GHz gestisce un throughput elevato (crittografia VPN/IPSec). Nativo TSN (Time-Sensitive Networking) per il controllo industriale.

   • J6412/J6426: Routing di base/ufficio leggero (doppio schermo tramite DP/HDMI), migliore efficienza dei costi.

2. Memoria e archiviazione:

   • RAM: ≥16GB DDR4-3200 (il dual-channel aumenta le prestazioni dell'iGPU per le VM).

   • Unità di avvio: SSD NVMe (PCIe 3.0×2, ≈2GB/s) per il sistema operativo host; SSD SATA per log/immagini.

3. Espansione di rete:

   • Utilizzare 4× porte i226-V per la segmentazione VLAN (LAN/WAN/DMZ).

   • Convertire Type-C in NIC USB 3.0 per il backup WAN.

III. Scenari di implementazione

Opzione 1: Gateway industriale OPNsense (J6413 + 16GB)

1. **Configurazione**:
   - Abilita **TSN** per la comunicazione in tempo reale industriale
   - Utilizza **Watchdog** per l'auto-recupero in caso di guasto
   - Implementa Suricata IDS + OpenVPN/IPsec
2. **Prestazioni**:
   - Forwarding a velocità di linea 2.5G (≥2.3Gbps testati)
   - Alimentazione: Idle ≤8W, pieno carico ≤15W

Vantaggio: Supporto ampio della temperatura (-10~70°C) garantisce l'affidabilità in fabbrica.

Opzione 2: Virtualizzazione Proxmox VE (J6426 + 32GB)

1. **Allocazione VM**:
   - OPNsense (2 core + 1GB RAM): Passthrough 2 NIC per il routing
   - OpenMediaVault (2 core + 2GB RAM): Gestisci le unità SATA come NAS leggero
   - Docker LXC (1 core + 1GB RAM): Esegui i servizi AdGuard/DDNS
2. **Ottimizzazione dell'archiviazione**:
   Utilizza NVMe x2 come cache ZFS, unità SATA per l'archiviazione di massa

Nota: Corsie PCIe limitate – evita più dispositivi passthrough che causano colli di bottiglia.

Opzione 3: Hub domestico ImmortalWrt (J6412 + 8GB)

1. **Plugin**:
   - PassWall per il networking specializzato
   - Condivisioni Samba tramite unità SATA
   - Slot TF per backup della configurazione
2. **Efficienza energetica**:
   Ridimensionamento della frequenza della CPU abilitato, idle ≈6W

IV. Criticità

1. Gestione termica:

   • A 70°C, abilita ventola PWM a 4 pin (imposta le curve termiche nel BIOS). Senza ventola è possibile solo ≤40°C.

2. Compatibilità driver:

   • ESXi 7.0+ incompatibile con i226-V – esegui il downgrade a 6.7 U3 o utilizza Proxmox VE.

   • Il kernel Linux ≥5.15 supporta nativamente i226-V (utilizza ImmortalWrt/OpenWrt 23.05+).

3. Limitazioni di avvio:

   • Lo slot TF avvia solo Linux (ad esempio, OpenWrt). Windows richiede NVMe/SATA.

   • Attiva l'interruttore fisico (I/O frontale) per il "recupero automatico in caso di perdita di alimentazione".

Raccomandazioni finali

• Industriale/Alta affidabilità → OPNsense + J6413 (TSN + Watchdog per operazioni in tempo reale).

• Integrazione multi-servizio → Proxmox VE + J6426 (pool di risorse virtualizzate).

• Routing domestico leggero → ImmortalWrt + J6412 (basso consumo + ecosistema di plugin).

Imballaggio e accessori

Il prodotto include: cartone, macchina, cavi SATA e altri cablaggi, adattatore di alimentazione, viti di ricambio, schiuma protettiva e scheda di garanzia.
