Zynshield Desktop Firewall J6412 Pfsense Ubuntu Linux 4*2.5g Rj45 Ethernet Ports

Caratteristiche del Prodotto

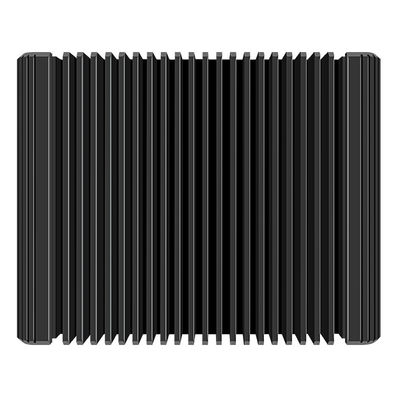

• Raffreddamento Passivo Fanless: Funzionamento senza rumore

• Ultra-Basso Consumo: TDP di soli 10W

• Slot Dual SO-DIMM: Supporta DDR4 3200MHz (compatibile con 2400/2666MHz), capacità massima 64GB

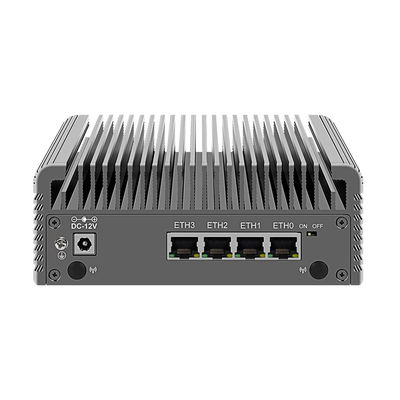

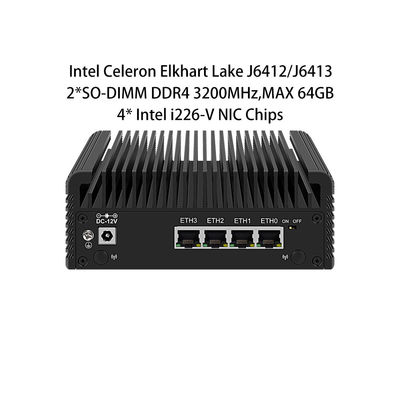

• Porte Quad 2.5GbE: 4 interfacce Intel i226-V RJ45

• Uscite Dual HDMI 2.0: Supporta fino a 4096x2160@60Hz

• Porta Type-C (Multi-Funzione): 1 x USB Type-C che supporta dati e uscita display (4096x2160@60Hz); non supporta l'erogazione di energia (PD)

• Porte USB: 4 porte USB 2.0; 1 porta USB 3.0

• Archiviazione M.2: 2 slot M.2 Key M 2280 (segnale PCIe 3.0 x1) per SSD NVMe

• Archiviazione SATA: 2 connettori SATA 3.0 (6Gbps), supporta alimentazione HDD/SSD da 2.5"/3.5"

• Ingresso Alimentazione:Supporta metodi di ingresso alimentazione duali: Jack DC 12V + Morsettiera Phoenix

Scheda Tecnica del Prodotto

Confronto CPU

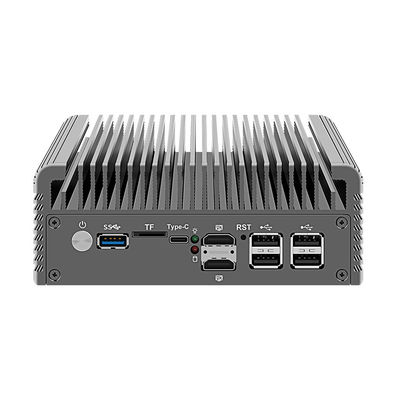

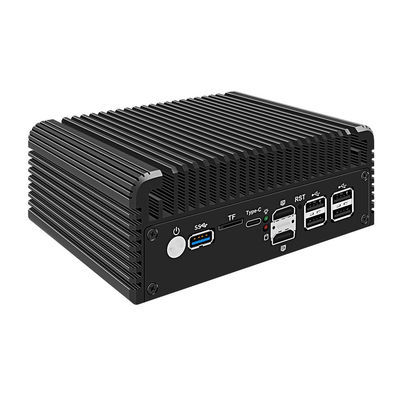

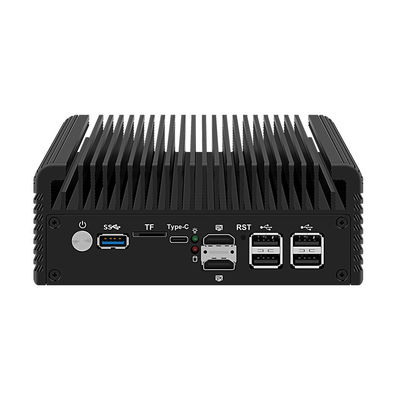

Design dei Prodotti

Sistemi RaccomandatiI. Sistemi Core Raccomandati​​

​​1. Windows 10 IoT Enterprise LTSC 2024​​

​​Caso d'Uso​​: Controllo industriale, segnaletica digitale, nodi di edge computing

• ​​Vantaggi Chiave​​:
•  1.​​Supporto a Lungo Termine​​: Gli aggiornamenti di sicurezza per 10 anni (funzionalità LTSC) garantiscono la stabilità del ciclo di vita
   2.​​Compatibilità Industriale​​: Supporto nativo per temperature estreme (-10°C~70°C), adatto all'ambiente operativo del dispositivo


   ​​3.Ottimizzazione Hardware​​: Si adatta perfettamente alle piattaforme embedded Intel di 12a generazione; basso utilizzo di risorse (RAM


  <2GB) ​​Suggerimento di Ottimizzazione​​: Disabilitare Defender tramite Strumenti di Ottimizzazione di Windows per liberare risorse.

  ​​2. Ubuntu Server 22.04 LTS / Ubuntu Core​​

​​Caso d'Uso​​: Gateway di rete, app containerizzate, virtualizzazione leggera​​Vantaggi Chiave​​:

​​
1.Efficienza Open-Source​​: L'integrazione nativa di Docker/Kubernetes semplifica l'implementazione dell'AI edge

​2.Supporto Driver​​: Il kernel Linux ≥5.15 supporta completamente le NIC Intel i226-V 2.5GbE
3.​​Gestione dell'Alimentazione​​: Lo strumento TLP consente il controllo termico fanless, in linea con il design di raffreddamento passivo
II. Soluzioni per Scenari Estesi​

Scenario Applicativo​

​​1. Configurazione della Memoria​​

​​Windows​​: ≥16GB DDR4 dual-channel (utilizzare la larghezza di banda a 3200MHz)

• ​​Virtualizzazione Linux​​: ≥32GB per cluster Proxmox VE

• ​​2. Ottimizzazione dell'Archiviazione​​


​​Unità OS​​: SSD PCIe 4.0 NVMe (ad es., WD SN770)

• ​​Unità Dati​​: SSD SATA 3.0 (supporta il design di alimentazione HDD da 2.5"/3.5")

• ​​3. Indurimento Industriale​​


Abilita ​​il riavvio automatico del Watchdog BIOS​​ (garantisce il funzionamento 24/7)

• Configura ​​PXE boot​​ + ​​Wake on LAN​​ (fondamentale per la manutenzione remota)

• Per Linux: Aggiorna il kernel ≥5.15 per la compatibilità del driver i226-V

• ​​IV. Note sull'Adattamento Tecnico​​


​​1. Applicazioni Multi-NIC​​

Sfrutta le 4× porte Intel i226-V per:

​​Aggregazione Link​​ (switch virtuale Proxmox VE)

• ​​Isolamento VLAN​​ (implementazione firewall OPNsense)

• ​​Canale Dedicato per Streaming Video​​ (host NVR con 4× ingressi 4K)

• ​​2. Affidabilità ad Ampia Temperatura​​


I sistemi devono allinearsi con l'intervallo operativo ​​-0~70℃​​:

Windows LTSC: Certificato tramite WHCP

• Ubuntu Server: Supporta ridimensionamento dinamico della frequenza TLP

• Ambiente di Lavoro Raccomandato


​I. Centro di Controllo dell'Automazione Industriale​​

​​Controllo Parallelo Multi-Dispositivo​​

Le 4× porte Intel i226-V 2.5GbE consentono connessioni simultanee a PLC, reti di sensori, HMI, ecc., soddisfacendo le esigenze di coordinamento multi-nodo sulle linee di produzione
​​Adattabilità Ambientale​​

Il funzionamento ad ampia temperatura (-0~70°C) si adatta alle officine senza aria condizionata; il raffreddamento passivo fanless previene l'accumulo di polvere
​​Garanzia di Funzionamento Continuo​​

Il riavvio automatico Watchdog a livello hardware garantisce una produzione ininterrotta durante i guasti del sistema
II. Gateway di Edge Computing Intelligente​​

​​Elaborazione AI in Tempo Reale​​

Elkhart Lake J6412/J6413 + SSD PCIe 4.0 NVMe consente un'efficiente analisi AI della telecamera (ad es., rilevamento difetti, identificazione di sicurezza)
​​Gestione Distribuita​​

Wake on LAN/PXE supporta l'attivazione remota e l'implementazione di rete per i nodi edge di fabbrica/smart city
​​Streaming di Dati ad Alta Velocità​​

RAM DDR4 3200MHz a doppio canale (max 64GB) garantisce la memorizzazione rapida dei dati dei sensori
III. Infrastruttura di Comunicazione di Rete​​

​​Capacità di Implementazione Multi-Ruolo​​

✓ ​​Switch Core di Fabbrica​​: Porte Quad 2.5GbE + espansione WiFi6 per la commutazione dati a livello Gigabit

• ✓ ​​Host NVR 4K​​: Supporta l'ingresso video a 4 canali 4K (uscita HDMI+Type-C)

• ✓ ​​Nodo Edge SD-WAN​​: Ottimizzazione WAN tramite porte RJ45

• Flessibilità di Archiviazione​​



  Gli slot M.2 supportano l'archiviazione dual-mode NVMe/SATA per l'elaborazione dei dati localizzata
  IV. Segnaletica Digitale e Sistema Pubblicitario​​


​​Uscita Sincronizzata Multi-Schermo​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Durata all'Aperto​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Funzionamento Silenzioso a Basso Consumo​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​V. Host per Apparecchiature di Test Professionali​​

​​Acquisizione Dati ad Alta Velocità​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Connettività Periferica​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Supporto per il Funzionamento Mobile​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​VI. Console Terminale Finanziaria​​

​​Affidabilità 24/7​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Isolamento della Sicurezza delle Transazioni​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
​​Implementazione Compatta​

​Chassis ultra-piccolo (178.3×125.2×55mm) adatto per l'installazione embedded da banco
Imballaggio e Accessori

Il prodotto include: cartone, macchina, cavi SATA e altri cablaggi, adattatore di alimentazione, viti di ricambio, schiuma protettiva e scheda di garanzia.

Soluzione di Spedizione

Offriamo tre opzioni di spedizione: DHL, UPS e FedEx.

1. Se disponi di un tuo account DHL, UPS o FedEx, possiamo organizzare la spedizione utilizzando il tuo account senza costi aggiuntivi.

2. Se hai uno spedizioniere designato in Cina, consegneremo la merce direttamente al tuo spedizioniere senza costi aggiuntivi. Inoltre, ci coordineremo direttamente con il tuo spedizioniere e prepareremo tutta la documentazione necessaria.

3. Per riferimento nella stima dei costi di trasporto, se hai bisogno delle dimensioni dell'imballaggio del prodotto e dei dettagli del peso, non esitare a contattarci. Risponderemo prontamente alla tua richiesta.

4. Informazioni sulla Personalizzazione

Tutti i prodotti possono essere personalizzati in base alle tue esigenze, tra cui:

Chassis (colore, aspetto, ecc.)

• Scheda madre (numero di porte Ethernet, tipo di chipset, espansione slot per schede SIM, ecc.)

• Cartone (personalizzazione del logo)

• Il processo è il seguente:
